在注塑行業,換模效率直接決定生產線盈利能力。面對汽車、家電等領域小批量、多品種的生產需求,傳統換模方式已成為制約產能的“隱形殺手”。本文深度解析千豪磁力模板快速換模系統的核心技術與應用要點,為注塑企業提供一站式解決方案。
一、系統構成:模塊化設計賦能柔性生產 磁力模板快速換模系統由五大核心模塊組成:
磁力模板(動/靜模側):采用蜂巢式磁極結構,磁場均勻性達98%,適配120℃-300℃寬溫域模具;

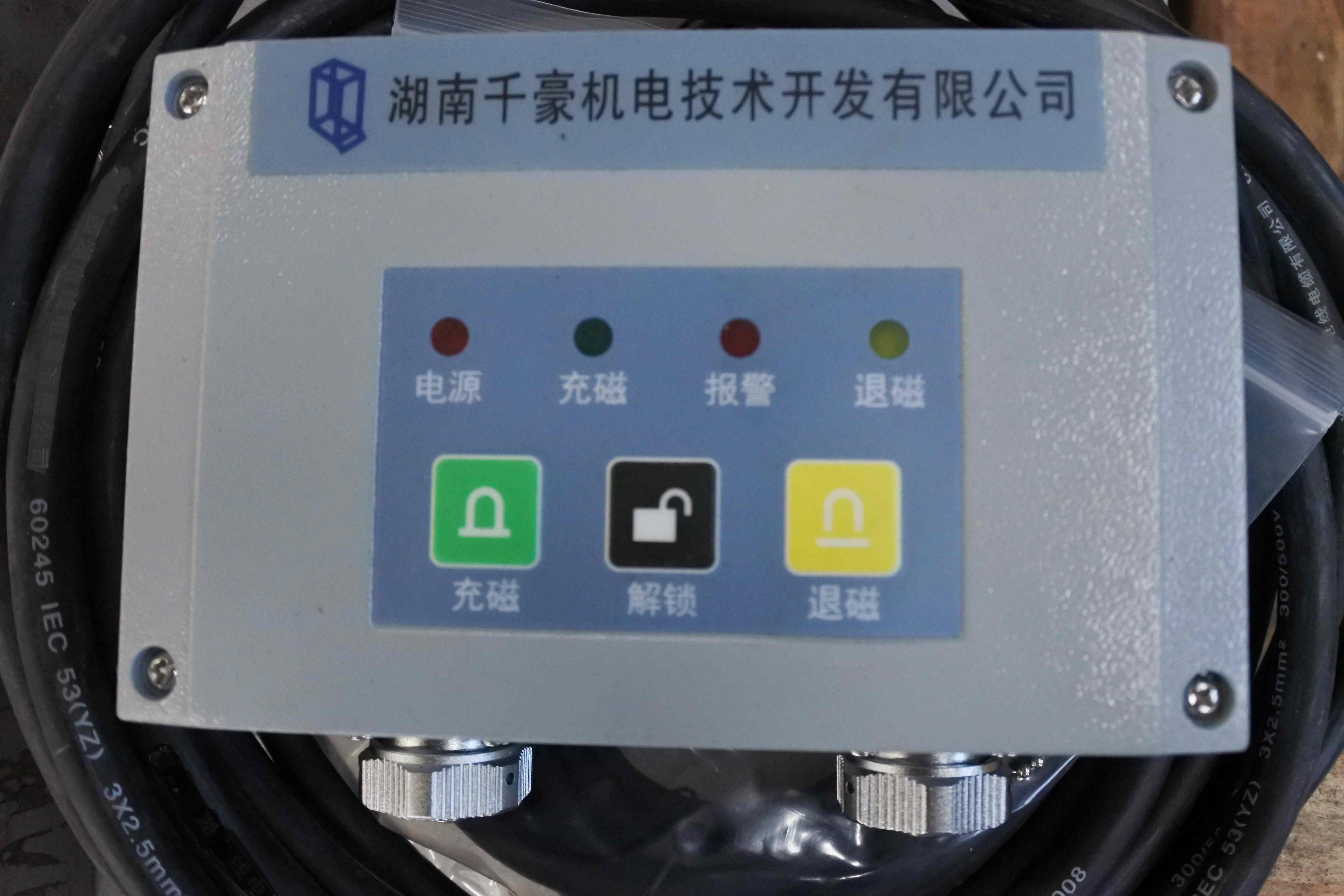

主電控柜:集成智能充退磁控制模塊,響應時間<0.5秒;
遠程控制器:支持手持終端與中控系統雙模式操作;
連接線纜與緊固件:采用航空級接插件,抗干擾能力提升300%;
安全聯鎖裝置:符合歐標EuroMap70.1規范,實現與注塑機控制系統無縫對接。

二、工作原理:永磁技術突破能耗瓶頸 磁力模板的革新在于“充退磁瞬時供電”技術:
僅在充/退磁瞬間(2-3秒)需電能輸入,工作狀態零耗電;
鋁鎳鈷+釹鐵硼雙永磁材料組合,磁力持久性超30年;
透磁深度<20mm,杜絕模具頂針系統磁化風險。
三、應用關鍵:破解模具兼容性難題 1.模具溫度管理
提供120℃/150℃/200℃/300℃四檔溫級產品,經實測:
在200℃高溫環境下,磁力衰減率<0.5%/年;
某汽車內飾件廠商應用案例:連續生產10萬模次后,磁力保持率仍達97.3%。
2.隔熱板處理方案
針對不導磁隔熱板,提供兩種標準化解決方案:
方案A:隔熱板置于注塑機背板與磁力模板間;
方案B:隔熱板置于模具固定板與公母模之間。
3.模具型腔適配
背部型腔面積≤固定板表面積20%時可直接安裝;
特殊結構模具支持一對一技術評估,72小時內出具定制方案。

四、維護體系:極簡設計降低TCO 磁力模板采用全密封環氧樹脂灌封工藝,達成:
IP67防護等級,可直接水沖洗;
日常維護僅需3步:清潔表面→檢查接插件→防銹處理;
某家電企業實證:5年使用周期內維護成本僅為傳統夾具的15%。
五、控制系統集成:打造智能注塑生態 支持兩種聯鎖模式:
EuroMap70.0標準接口:獨立運行,適配所有主流注塑機;
EuroMap70.1深度集成:與發那科、海天等品牌控制系統數據互通,實現:
換模流程可視化監控;
生產數據云端分析;
異常狀態自動預警。
六、客戶價值:重構注塑生產模式 以某新能源車企實踐為例:
效率提升:換模時間從90分鐘壓縮至8分鐘,設備利用率提升至85%;
成本優化:單線年節省人力成本28萬元,能耗下降62%;
質量保障:模具定位精度±0.02mm,產品合格率提升至99.7%。
結語 在注塑行業微利時代,磁力模板快速換模系統已成為企業構建柔性制造能力的核心基礎設施。從汽車輕量化部件到家電精密結構件,這項技術正在重新定義生產效率邊界。對于年換模次數超500次的注塑企業,磁力模板不僅是效率工具,更是應對多品種生產挑戰的戰略資產。
